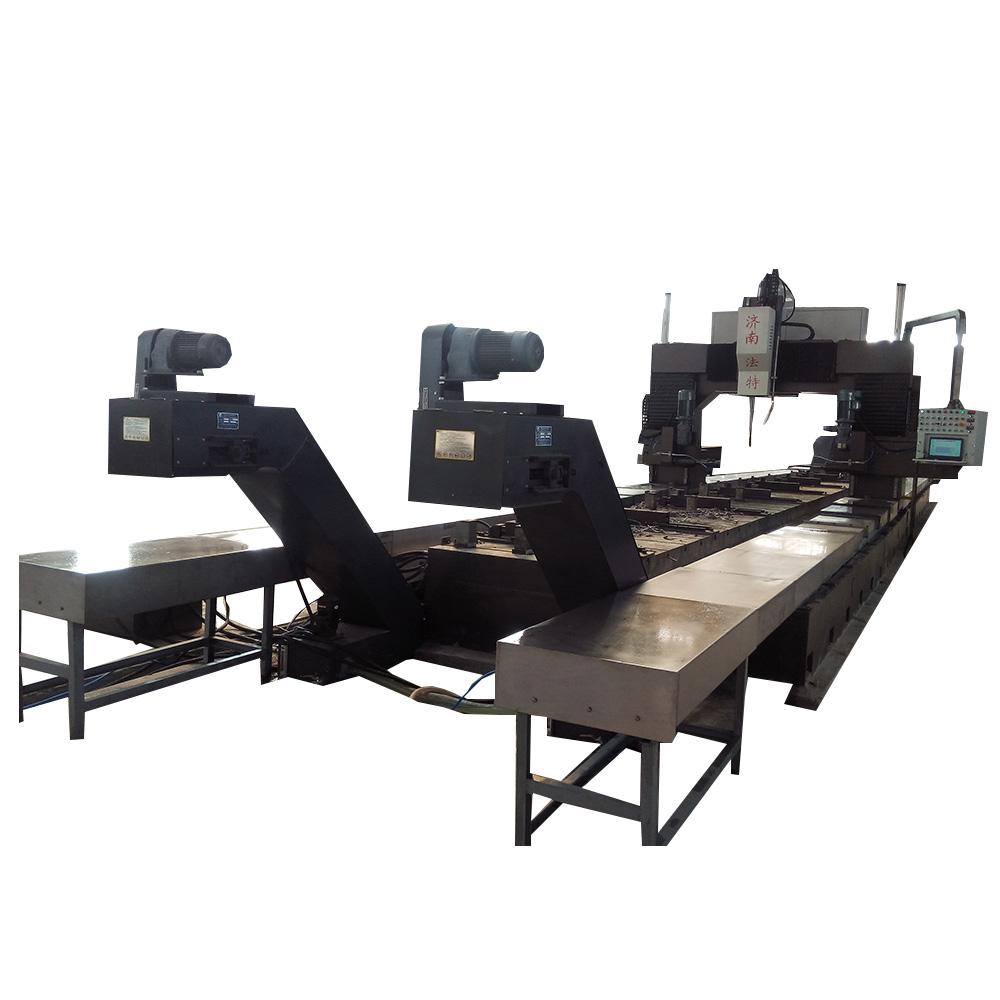

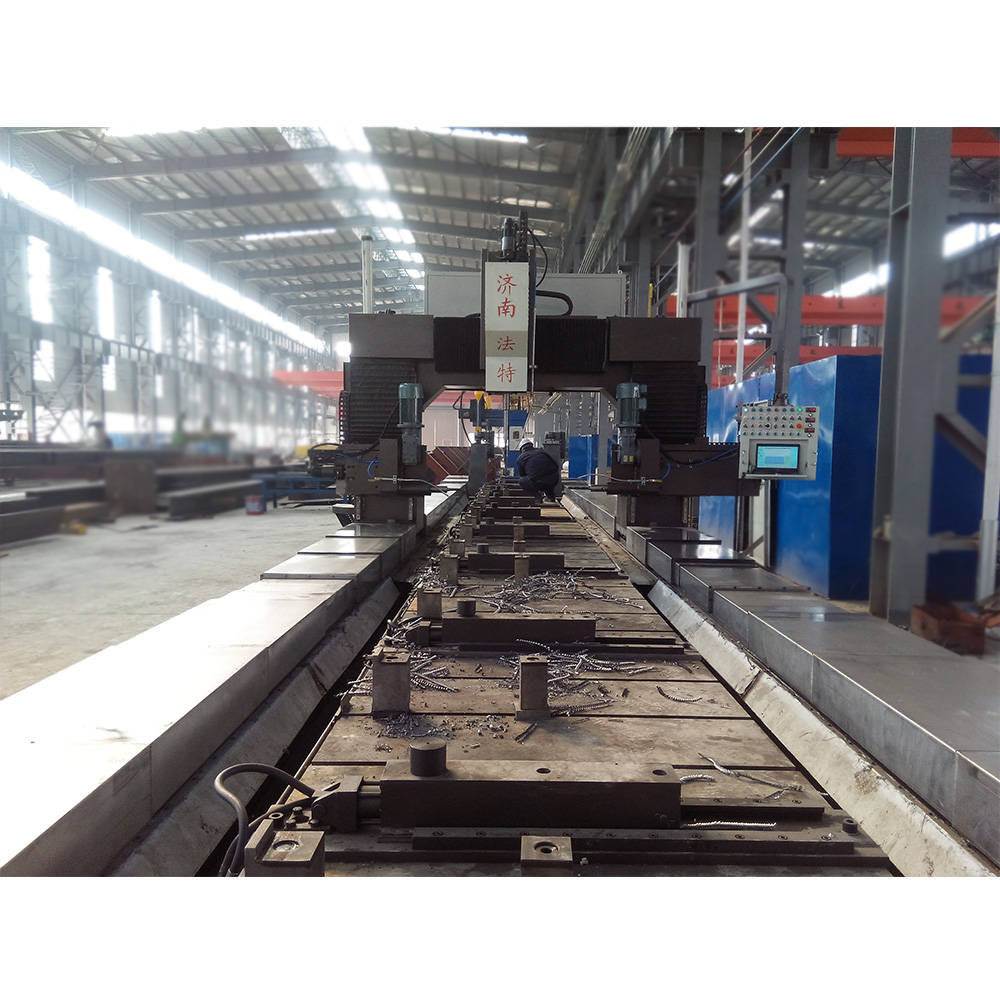

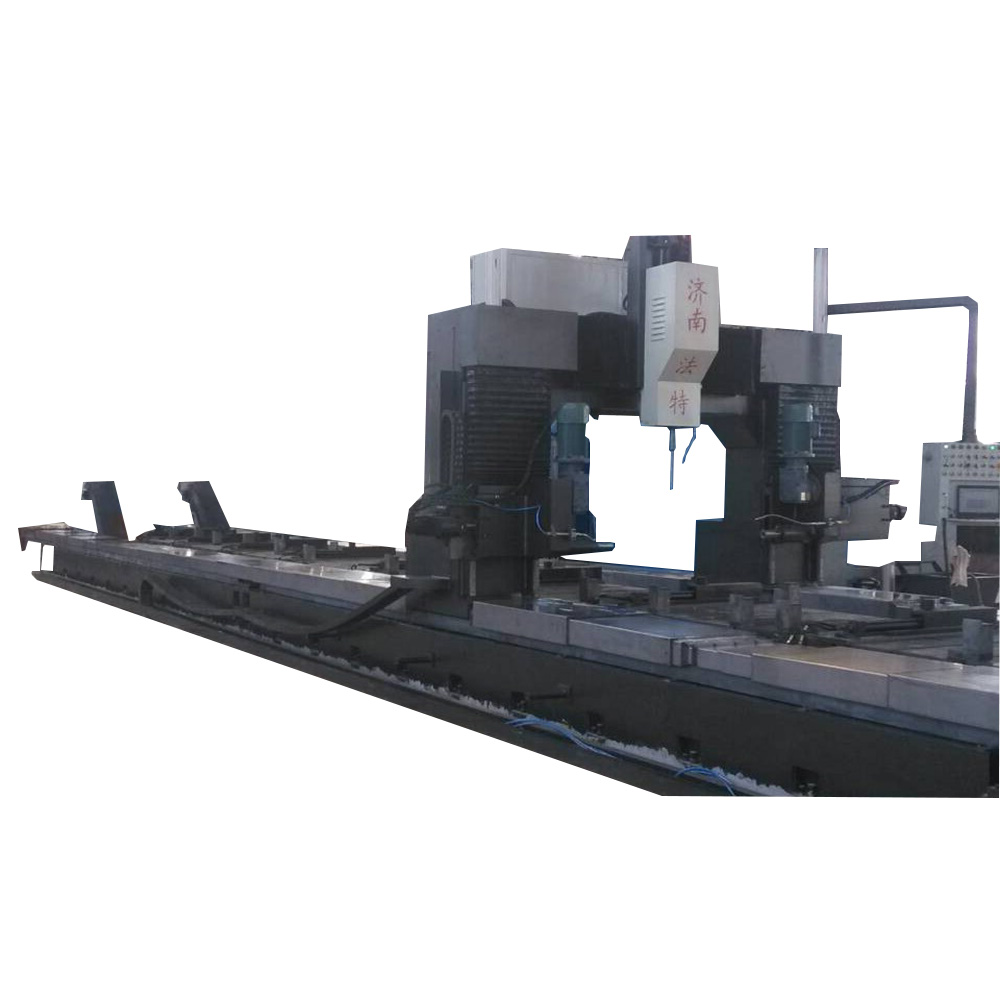

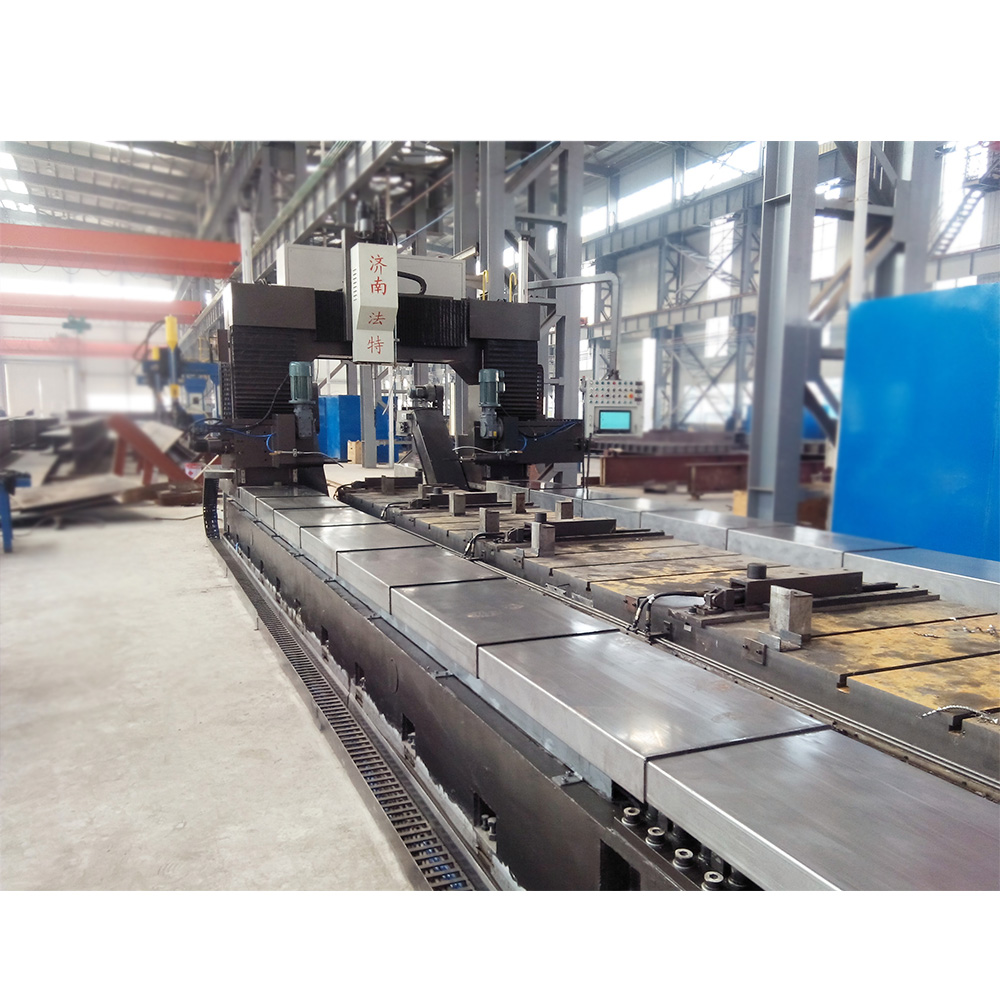

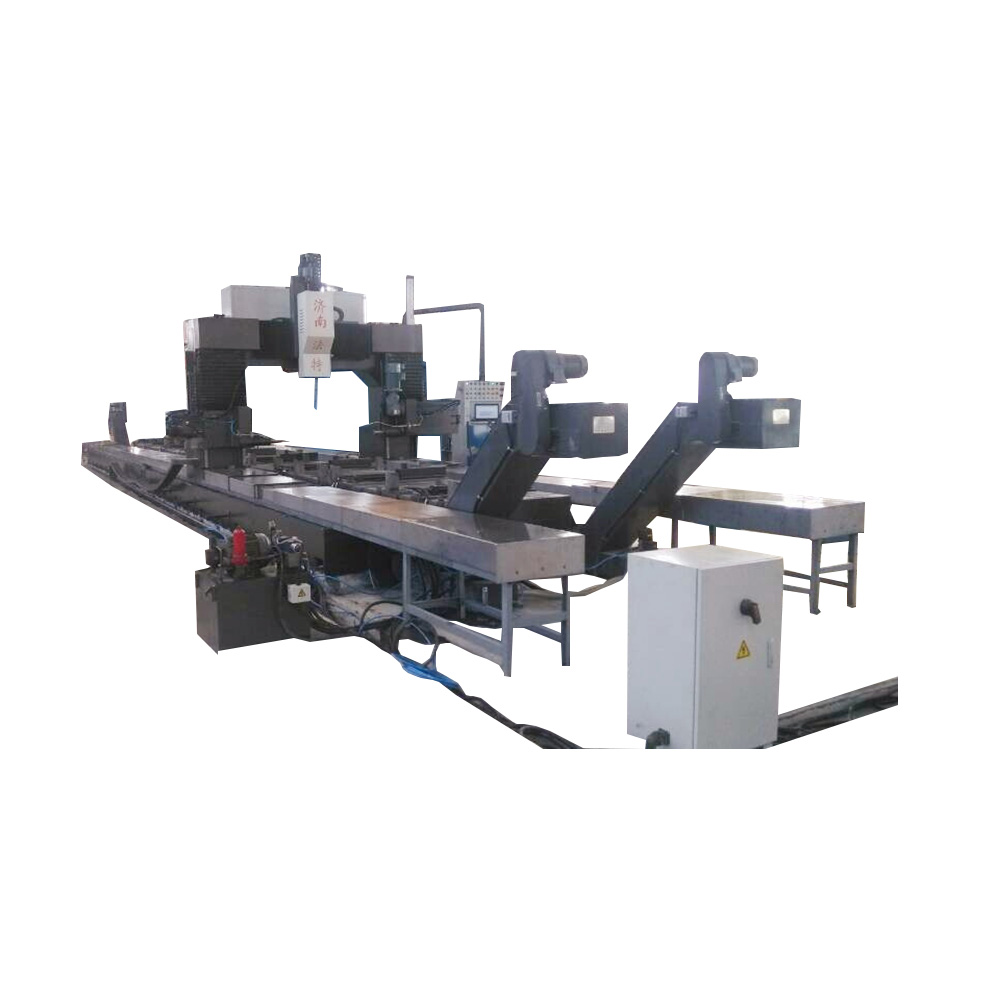

SMZ61X55X130數控龍門三面鉆床
技術參數
參 數 名 稱
單位
參數值
工件
參數
截面（寬×高）
mm
100×100—610×550
長度
mm
13000
鉆孔厚度
mm
40
工件重量
t
20
主軸
主軸數量
個
3
主軸電機功率
kW
4×3
主軸轉速范圍（變頻調速）
r/min
100～720
工進速度（伺服電機控制）
mm/min
20～200
上部主軸進給行程
mm
350
左側主軸進給行程（基準側）
mm
230
右側主軸進給行程
mm
400
鉆孔直徑
mm
φ32
鉆夾形式
莫氏錐度
4＃
伺服電機功率
kW
1×6
上動力頭單元
行程（左右行程范圍）
mm
30～580
左動力頭單元
行程（上下行程范圍）
mm
30～510
右動力頭單元
行程（上下行程范圍）
mm
30～510
鉆孔動力頭單元
移動速度
m/min
6
工件夾緊與定位
夾緊缸個數
個
左側和前后兩端定位，油缸推力把工件靠到基準上，螺栓壓板夾緊
夾緊力
kN
工作臺
工作臺尺寸（長×寬）
mm
13500*750
T型槽尺寸
mm
28
工作臺材料
焊接件
工作臺重量
t
約30噸（含左右底座）
龍門縱向移動
行程
mm
13000
伺服電機功率
kW
2X2
移動速度
m/min
8
加工精度
同一平面內任意兩孔間距尺寸偏差
mm
±0.3
同一平面內任意兩孔對角線偏差
mm
±0.5
任一平面內孔對定位基準偏差
mm
±0.5
相鄰孔群孔距誤差
mm
±0.7
機床精度
主軸端面及側面跳動度
mm
≤0.02
上主軸與工作臺平面的垂直度
mm
≤0.04
左右主軸與工作臺平面的平行度
mm
≤0.05
左右主軸與工作臺縱向軸線垂直度
mm
≤0.05
上主軸與左右的垂直度
mm
≤0.05
龍門縱向移動任意1米范圍內偏差
mm
≤0.07
龍門縱向移動全長范圍內尺寸偏差
mm
≤0.2

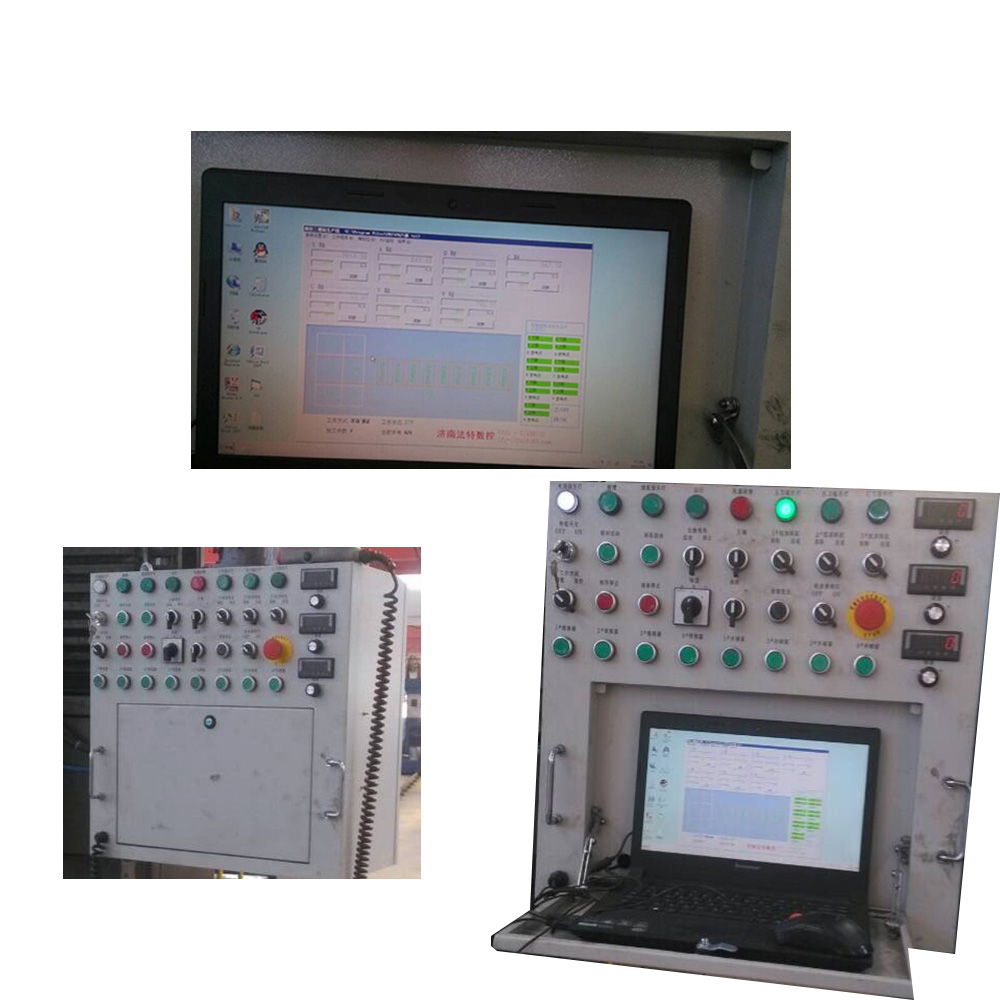

控制系統
控制方式
電腦+PLC
數控軸數
個
8軸
冷卻系統
冷卻方式
氣霧冷卻或水冷卻
冷卻箱容量
L
1000
冷卻泵電機功率及數量
kW
0.37X2
液壓系統
系統壓力
MPa
5MPa
油箱容量
L
100
液壓泵電機功率
kW
4
排屑系統
排屑機功率
kW
3X4，4臺
總功率
kW
35
總重量
㎏
約40000
外形尺寸
長×寬×高（不含電氣柜）
mm
15000×3400×2700
